Шпунт Ларсена простыми словами: как выбрать и не ошибиться

Шпунт Ларсена простыми словами: как выбрать и не ошибиться

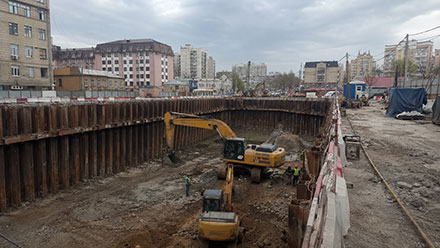

Шпунтовое ограждение глубокого котлована в городской застройке

Содержание

Что такое шпунт Ларсена

Из чего состоит шпунтовая стена

Где применяют шпунт Ларсена

Почему шпунт востребован в городской застройке

Почему грунт давит на ограждение

Как грунтовые воды влияют на котлован

Какие характеристики шпунта важны

Как определяют длину шпунта

Способы погружения шпунта

Как проходит устройство шпунтового ограждения

Зачем нужны распорки и анкеры

Как контролируют безопасность работ

Извлечение и повторное использование шпунта

Как оценить бывший в употреблении шпунт

Что проверить перед покупкой

От чего зависит стоимость шпунтового ограждения

Типичные ошибки при работе со шпунтом

Краткий чек-лист для заказчика

Главное о шпунте Ларсена

Глубокий котлован со стороны похож на обычную выемку в земле. Экскаватор снимает грунт, самосвалы увозят его с площадки, а строители постепенно выходят на отметку будущего фундамента. Но с каждым метром глубины давление на стенки растет. Грунт стремится сместиться внутрь, вода проникает через песчаные слои и трещины, а рядом могут находиться здания, дороги и инженерные сети.

Чтобы сохранить устойчивость выемки, по ее периметру устраивают ограждение. Один из распространенных вариантов - шпунт Ларсена. Это стальной профиль с замками по краям. Отдельные элементы погружают в грунт и соединяют в непрерывную стену. Она удерживает грунтовый массив, ограничивает приток воды и создает безопасную рабочую зону внутри котлована.

Разберемся, как работает такая конструкция, где ее применяют, чем отличаются способы погружения и что проверить перед покупкой металла. Без перегруженных формул, но с профессиональными пояснениями, которые пригодятся заказчику, проектировщику и владельцу участка.

Что такое шпунт Ларсена

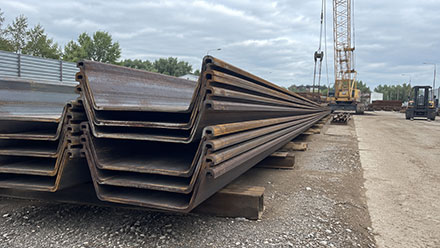

Стальные профили шпунта Ларсена на складе металлопроката

Шпунт Ларсена - это длинный стальной профиль корытообразной или близкой к ней формы. По краям расположены замковые соединения. При монтаже замок следующей шпунтины заводят в замок уже установленной. Так отдельные элементы объединяются в сплошной ряд.

Необычная форма профиля нужна для работы на изгиб. Ровный лист такой же массы был бы менее жестким. За счет развитого сечения шпунт воспринимает боковое давление грунта и воды, а замки помогают распределять нагрузку между соседними элементами.

Часть профиля находится между поверхностью земли и дном котлована. Она непосредственно удерживает грунт. Нижняя часть остается погруженной ниже дна и образует заделку. Именно заделка вместе с жесткостью профиля и системой крепления не дает стене потерять устойчивость.

Из чего состоит шпунтовая стена

Шпунтовая стена работает как система. В нее входят не только металлические профили, но и направляющие, обвязочный пояс, распорки или анкеры. Для неглубокой выемки иногда достаточно консольной схемы, когда стену удерживает ее заделка в грунте. При большой глубине требуются дополнительные опоры.

Замки соединяют профили, но не делают стену автоматически водонепроницаемой. Вода может проходить через соединения и поврежденные участки. Если проект требует снизить фильтрацию, замки очищают, герметизируют и дополняют ограждение системой водопонижения.

профиль воспринимает изгибающую нагрузку;

замки объединяют элементы в непрерывную стену;

заделка удерживает нижнюю часть ограждения в грунте;

обвязочный пояс распределяет усилия вдоль стены;

распорки или анкеры ограничивают перемещение ограждения.

Надежность зависит от совместной работы всех элементов. Нельзя выбрать тяжелый профиль и считать задачу решенной, если не учтены грунтовые воды, соседние здания или порядок разработки котлована.

Где применяют шпунт Ларсена

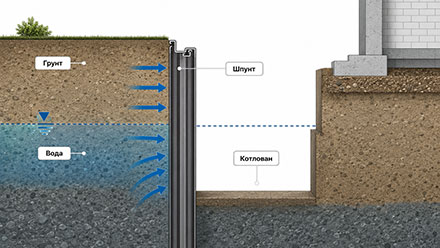

Схема работы шпунта Ларсена под давлением грунта и воды

Главная причина использовать шпунтовое ограждение - нехватка места для безопасного откоса. На свободной территории стенки котлована можно сделать наклонными. В городе такой вариант часто невозможен: рядом стоят дома, проходят дороги, кабели, трубы и коллекторы.

Шпунт позволяет создать почти вертикальную границу выемки и сократить рабочую зону. При этом конструкцию рассчитывают на давление грунта, воды, строительной техники и материалов, которые находятся рядом с котлованом.

Котлованы зданий. Шпунт удерживает стенки выемки и защищает соседнюю территорию. При проектировании учитывают глубину, нагрузки у бровки и расстояние до зданий.

Подземные парковки. Ограждение позволяет вести работы в ограниченной городской зоне. Важно контролировать перемещения стены и соблюдать последовательность установки распорок.

Траншеи для коммуникаций. Шпунт защищает узкую глубокую выемку от осыпания. До погружения уточняют положение действующих сетей и возможность доступа техники.

Мосты и опоры. Шпунтовая стенка формирует защищенную рабочую зону в грунте или воде. В расчете учитывают динамические нагрузки, течение и условия монтажа.

Набережные и причалы. Шпунт удерживает береговой грунт и формирует линию сооружения. Для таких объектов учитывают коррозию, лед, перепады уровня воды и схему анкеровки.

Одинаковый профиль может использоваться на разных объектах, но расчетная схема будет отличаться. Стенка котлована, причал и временная перемычка работают в разных условиях, поэтому марку и длину шпунта нельзя выбирать только по области применения.

Почему шпунт особенно востребован в городе

Строительство рядом с существующими зданиями требует ограничить не только обрушение, но и небольшие перемещения грунта. Даже если стенка котлована внешне остается целой, ее отклонение может вызвать осадку дороги или фундамента соседнего дома.

До начала работ обследуют окружающие здания, фиксируют трещины и устанавливают геодезические марки. Во время разработки котлована измеряют положение стены и осадки. Если фактические значения приближаются к контрольным, работы корректируют до того, как возникнет опасная ситуация.

Почему грунт давит на ограждение

В естественном состоянии слои грунта поддерживают друг друга. Когда часть массива удаляют, равновесие меняется. Грунт рядом с котлованом получает возможность переместиться в свободное пространство. Чем глубже выемка, тем больше давление и тем сложнее удержать стену в проектном положении.

Поведение зависит от состава грунта. Песок быстро осыпается через открытые зазоры. Глина способна некоторое время держать вертикальную стенку, но меняет свойства при намокании. Насыпной грунт часто неоднороден: в нем могут встречаться кирпич, бетон, металл и пустоты.

Как на работу стены влияет вода

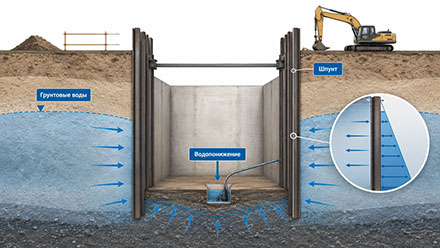

Схема защиты котлована от грунтовых вод с помощью шпунта и водопонижения

Грунтовая вода создает дополнительное давление и может выносить мелкие частицы через замки. В песчаном слое небольшой приток способен постепенно образовать полость за ограждением. На поверхности это проявляется осадкой, провалом покрытия или деформацией соседних конструкций.

Опасность может идти и снизу. Если дно котлована расположено ниже водоносного слоя, напор способен нарушить устойчивость основания. Поэтому проект включает проверку фильтрации, глубины погружения и схемы водопонижения.

герметизация замков снижает приток через соединения;

иглофильтры и скважины понижают уровень воды;

приямки собирают локальные притоки внутри котлована;

контроль мутности помогает заметить вынос грунта;

наблюдение за поверхностью показывает развитие осадок.

Если вместе с водой поступает песок, одной откачки недостаточно. Нужно найти место фильтрации и остановить вынос частиц. Иначе насос удалит воду, но проблема за стеной продолжит развиваться.

Какие характеристики шпунта важны

Профили отличаются шириной, высотой сечения, толщиной, массой и расчетной жесткостью. Похожие внешне элементы могут по-разному работать под нагрузкой. Поэтому коммерческого названия и массы одной тонны недостаточно для замены одной марки другой.

При подборе аналога сравнивают геометрию, момент инерции, момент сопротивления, марку стали и совместимость замков. Окончательное решение принимает специалист, который отвечает за расчет ограждения.

Ширина профиля показывает, какую часть стены перекрывает один элемент, и влияет на количество шпунтин и темп монтажа.

Высота сечения характеризует геометрию профиля и связана с его жесткостью при изгибе.

Толщина металла влияет на массу, прочность профиля и запас сечения на коррозию.

Масса одного метра нужна для расчета доставки, разгрузки и выбора грузоподъемной техники.

Момент инерции используют при оценке жесткости и возможных деформаций шпунтовой стены.

Момент сопротивления учитывают при проверке способности профиля воспринимать изгибающий момент.

Характеристики следует брать из документации на конкретный профиль и партию. Это особенно важно при покупке бывшего в употреблении металла, когда фактическая толщина и состояние замков могут отличаться от исходных данных.

Как определяют длину шпунта

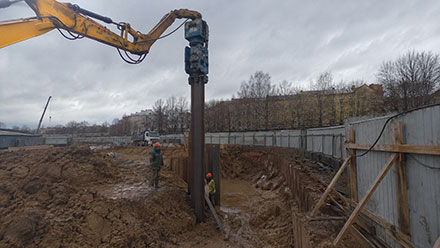

Погружение шпунта Ларсена вибропогружателем на строительной площадке

Длина складывается из высоты стены над дном котлована и заделки ниже дна. Простого правила вроде «глубина плюс два метра» не существует. Размер заделки зависит от грунта, воды, нагрузок и наличия распорок.

Для двух котлованов одинаковой глубины могут понадобиться разные решения. В плотном грунте одна схема обеспечит устойчивость, а на слабом водонасыщенном участке потребуется более глубокое погружение или дополнительный уровень крепления.

1. определяют глубину котлована;
2. изучают инженерно-геологический разрез;
3. устанавливают уровень грунтовых вод;
4. собирают нагрузки рядом с ограждением;
5. задают допустимые перемещения;
6. выбирают схему распорок или анкеров;
7. проверяют прочность, устойчивость и глубину заделки.

Избыточная длина увеличивает массу, стоимость доставки и время погружения. Недостаточная длина снижает устойчивость. Поэтому размер должен подтверждаться расчетом, а не подбираться по наличию металла на складе.

Как погружают шпунт

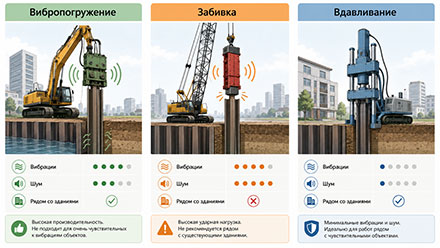

Сравнение вибропогружения, забивки и статического вдавливания шпунта

Профили устанавливают последовательно. Первую шпунтину выставляют по направляющим и погружают на проектную отметку. Следующую заводят замком в установленный элемент. Если стартовый профиль отклонен, ошибка может передаваться дальше по всей стене.

Метод погружения выбирают по грунтам, глубине, окружению и ограничениям площадки. В одном проекте могут использовать несколько способов: например, вибропогружение на свободном участке и статическое вдавливание рядом с чувствительным зданием.

Вибропогружение

Вибропогружатель создает колебания, которые временно снижают сопротивление грунта. Под действием веса и усилия техники шпунтина перемещается вниз. Метод подходит для песчаных и водонасыщенных грунтов, а также для последующего извлечения.

Основное ограничение - передача вибрации через грунт. Рядом со зданиями, оборудованием и коммуникациями требуется предварительная оценка и инструментальный контроль фактических колебаний.

Забивка

При забивке на верх шпунтины передаются удары молота. Метод помогает проходить плотные слои, где вибрации недостаточно. При этом нужно защищать верх профиля и следить за состоянием замков.

Забивка сопровождается шумом и ударным воздействием. В городской застройке ее применение может быть ограничено требованиями проекта и условиями окружающей территории.

Статическое вдавливание

Установка постепенно вдавливает шпунт без ударов и выраженной вибрации. Этот способ выбирают рядом с жилыми зданиями, исторической застройкой, лабораториями и действующими коммуникациями.

Метод требует специальной техники. Плотные включения, валуны и старые фундаменты могут остановить погружение. В таких случаях применяют лидерное бурение или предварительное рыхление, если это допускает проект.

Лучшим считается не самый быстрый метод, а тот, который позволяет достичь проектной отметки без недопустимого воздействия на окружающую застройку и без повреждения металла.

Как проходит устройство ограждения

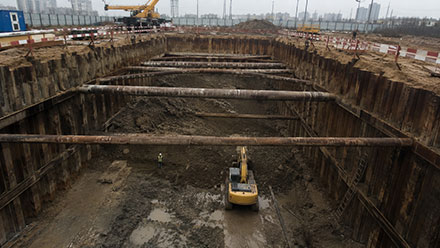

Глубокий котлован со шпунтовыми стенами и стальными распорками

Монтаж начинается с подготовки. На площадке уточняют положение коммуникаций, размечают ось стены и устраивают рабочую зону для техники. Шпунт разгружают так, чтобы его можно было безопасно подавать к месту установки.

Особое внимание уделяют первым элементам и направляющим. Они задают положение ряда. Во время погружения контролируют вертикальность, отметку и состояние замков. После устройства участка стены монтируют обвязочный пояс и крепления.

1. разметка оси ограждения;
2. проверка подземных коммуникаций;
3. подготовка площадки для техники;
4. осмотр и сортировка шпунта;
5. установка направляющих;
6. погружение стартовых элементов;
7. последовательная сборка стены;
8. монтаж обвязочного пояса;
9. установка распорок или анкеров;
10. поэтапная разработка грунта;
11. геодезический и визуальный контроль.

Ключевое правило - система крепления должна опережать разработку грунта. Нельзя сначала открыть глубокий котлован, а затем устанавливать распорки, которые должны были удерживать его стенки на предыдущем этапе.

Зачем нужны распорки и анкеры

При увеличении глубины давление на стену растет. Если заделки и жесткости профиля недостаточно, верх ограждения начинает перемещаться внутрь. Распорки связывают противоположные стороны котлована, а анкеры удерживают стену со стороны грунта.

Распорная система занимает место внутри выемки, но подходит для многих городских котлованов. Анкеры освобождают внутреннюю зону, однако требуют свободного массива за стеной и согласования с владельцами соседних участков и коммуникаций.

Как контролируют безопасность

Расчет строится на данных изысканий, но реальный грунт всегда сложнее модели. Во время погружения могут обнаружиться старые фундаменты, бетонные обломки, более слабые слои или неизвестные сети. Поэтому за поведением стены наблюдают на всех основных этапах.

Контроль включает измерение перемещений шпунта, осадок поверхности и состояния соседних зданий. Результаты сравнивают с допустимыми значениями. Если показатели приближаются к пределу, меняют порядок разработки, усиливают крепление или останавливают работы для проверки.

геодезическая съемка стены;

наблюдение за осадками зданий и дорог;

контроль существующих трещин;

измерение вибрации при погружении;

контроль уровня воды;

осмотр распорок, сварных швов и узлов;

ведение журнала погружения и отказов.

Мониторинг полезен только тогда, когда заранее определены контрольные значения и порядок действий. Отчет сам по себе не защищает объект. Важно вовремя заметить отклонение и принять инженерное решение.

Можно ли извлечь и использовать шпунт повторно

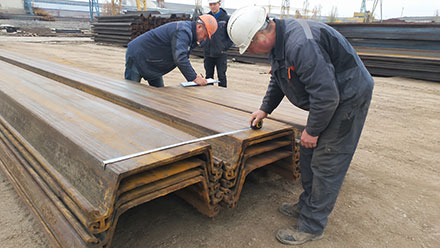

Осмотр и измерение бывшего в употреблении шпунта Ларсена перед поставкой

Во временных ограждениях шпунт часто извлекают после устройства подземной части и обратной засыпки. Для этого применяют вибропогружатель или другое оборудование. Металл очищают, осматривают и сортируют.

Извлечение возможно не всегда. Если шпунт зажат грунтом, связан с бетоном или его удаление может вызвать осадку, профиль оставляют в земле. Решение принимает проектная организация с учетом влияния на готовое сооружение и соседние объекты.

Как оценивают бывший в употреблении шпунт

Повторное применение снижает расходы на временные конструкции, но требует проверки состояния. Важны не только масса и длина. Деформированный профиль может не войти в направляющую, а поврежденный замок осложнит сборку и увеличит фильтрацию.

Перед поставкой полезно согласовать критерии приемки. Формулировка «шпунт рабочий» слишком расплывчата. Лучше указать допустимый изгиб, требования к замкам, остаточной толщине и следам ремонта.

Прямолинейность. Изогнутый профиль сложнее выставить по направляющим и соединить с соседней шпунтиной.

Состояние замков. Деформации и повреждения могут мешать сборке стены и увеличивать фильтрацию через соединения.

Остаточную толщину. Коррозия уменьшает фактическое сечение и должна учитываться при оценке пригодности металла.

Вмятины и надрывы. Локальные дефекты требуют проверки, так как могут влиять на несущую способность профиля.

Следы сварки и резки. Отремонтированные участки оценивают отдельно до включения шпунта в новую конструкцию.

Фактическую длину. После предыдущих работ элементы могли быть обрезаны и не соответствовать проектной ведомости.

Проверенный бывший в употреблении шпунт может работать в новом временном ограждении. Но решение должно основываться на фактическом состоянии и требованиях проекта, а не только на более низкой цене.

Что проверить перед покупкой

Закупку лучше начинать с ведомости, а не с вопроса о цене за тонну. Поставщику нужны марка профиля, длины, количество, состояние металла, место доставки и срок отгрузки. Если проект допускает аналоги, это следует указать отдельно.

Полная стоимость включает не только металл. Нужно учесть резку, сварку, погрузку, длинномерную доставку, разгрузку и подготовку замков. Низкая цена за тонну может потерять смысл, если большая часть профилей требует ремонта или не соответствует проектным длинам.

сверьте обозначение профиля с проектом;

уточните, разрешена ли замена на аналог;

составьте список длин и количества;

определите требования к новому или бывшему в употреблении металлу;

запросите документы на партию;

согласуйте критерии приемки;

проверьте маршрут доставки и условия разгрузки;

сопоставьте срок поставки с выходом техники на объект.

Выбор технологии зависит в том числе от типа используемого шпунта; различия между профилями, особенности поставки металла и устройства ограждений разобраны на https://shpunt-spg.ru/. Параметры конкретной партии следует сопоставить с проектной документацией до заключения договора.

От чего зависит итоговая стоимость

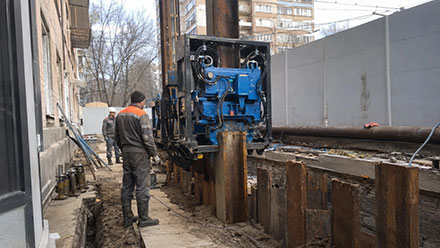

Статическое вдавливание шпунта Ларсена рядом с существующим зданием

Цена ограждения складывается из стоимости металла, доставки, погружения, крепления, водопонижения, мониторинга и возможного извлечения. На сложной площадке заметную часть бюджета занимают подготовка территории и прохождение препятствий.

Сравнивать предложения нужно по единому перечню работ. В одном расчете может быть только погружение, в другом - доставка, разгрузка, извлечение и вывоз. Без общей ведомости более низкая сумма часто означает, что часть операций просто не включена.

Металл. Стоимость зависит от марки, состояния, массы, длины элементов и общего объема заказа.

Доставка. На цену влияют расстояние, длина шпунтин, маршрут и возможность подъезда длинномерного транспорта.

Погружение. Учитывают тип грунта, проектную глубину, выбранный метод и ограничения по вибрации и шуму.

Крепление. Расходы зависят от количества уровней, массы обвязочных поясов, распорок и других элементов системы.

Водопонижение. Состав работ определяют уровень грунтовых вод и проницаемость грунта.

Извлечение. Стоимость зависит от состояния грунта, глубины погружения и доступа техники к готовому ограждению.

Практичный расчет показывает стоимость всей системы до завершения работ. Такой подход помогает сравнить варианты по реальным расходам, а не по одной строке коммерческого предложения.

Типичные ошибки при работе со шпунтом

Проблемы часто возникают не из-за недостатка металла, а из-за несогласованности действий. Проект предусматривает одну последовательность, на площадке ее меняют ради скорости, а поставленный профиль отличается от расчетного. Вместе такие отклонения меняют работу стены.

Еще одна ошибка - выбирать решение по одному признаку. Самый тяжелый профиль не всегда нужен, самый быстрый способ погружения не всегда допустим, а самый дешевый металл не всегда снижает стоимость проекта.

замена марки без перерасчета;

покупка металла без проверки замков и геометрии;

погружение без точных направляющих;

разработка грунта до установки распорок;

складирование тяжелых материалов у края котлована;

отсутствие контроля вибрации рядом со зданиями;

откачка воды с песком без поиска места фильтрации;

самовольное снятие элементов крепления;

извлечение шпунта без оценки возможной осадки.

Большую часть этих ошибок можно предотвратить до начала работ. Для этого нужны исходные данные, понятная проектная схема, критерии приемки металла и назначенные ответственные за изменения на площадке.

Краткий чек-лист для заказчика

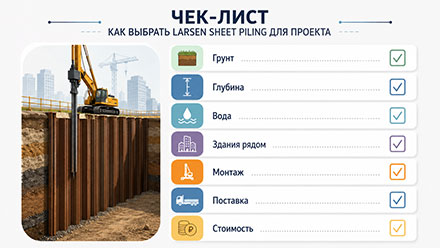

Чек-лист выбора шпунта Ларсена с учетом грунта, воды, глубины и способа монтажа

Заказчику не обязательно самостоятельно рассчитывать шпунтовую стену. Но он должен понимать, какие исходные данные использованы и кто отвечает за технические решения. Это помогает вовремя заметить предложение, построенное только на приблизительной оценке.

Перед началом проекта стоит получить ответы на несколько вопросов. Чем конкретнее они сформулированы, тем меньше вероятность срочных изменений после выхода техники на площадку.

1. Какова глубина котлована и отметка грунтовых вод?
2. Какие грунты находятся по глубине погружения?
3. Какие здания, дороги и сети расположены рядом?
4. Какой профиль и длина указаны в расчете?
5. Нужны ли распорки или анкеры?
6. Какой метод погружения допустим?
7. Как будут контролироваться перемещения и вибрация?
8. Планируется ли извлечение шпунта?
9. Какие требования установлены к состоянию металла?
10. Что входит в стоимость поставки и работ?

Если на эти вопросы есть документированные ответы, закупка и монтаж становятся управляемыми. Если длина, профиль и технология выбираются без геологии и расчета, риски переносятся на строительную площадку.

Главное о шпунте Ларсена

Шпунт Ларсена образует стальную стену, которая удерживает грунт, ограничивает приток воды и позволяет вести земляные работы в стесненных условиях. Но сам профиль является только частью конструкции. Его работу определяют заделка, распорки, анкеры, грунт, вода и последовательность разработки котлована.

Для выбора нужны инженерные изыскания и расчет. При закупке проверяют не только цену и массу, но и геометрию, замки, длины, документы и условия доставки. При монтаже контролируют вертикальность, вибрацию, перемещения стены и состояние окружающей территории.

Правильно спроектированное и смонтированное ограждение почти не привлекает внимания: грунт остается на месте, вода находится под контролем, а строительство идет по заданной последовательности. Именно такой результат и показывает, что шпунтовая система решает свою задачу.

Источник: SHEET PILES GROUP

главная » форум » новости компаний » добавить » ответить » Что такое шпунт Ларсена: применение, способы погружения, стоимость и контроль работ

Шпунт Ларсена простыми словами: как выбрать и не ошибиться

Содержание

Что такое шпунт Ларсена

Из чего состоит шпунтовая стена

Где применяют шпунт Ларсена

Почему шпунт особенно востребован в городе

Почему грунт давит на ограждение

Как на работу стены влияет вода

Какие характеристики шпунта важны

Как определяют длину шпунта

Как погружают шпунт

Вибропогружение

Забивка

Статическое вдавливание

Как проходит устройство ограждения

Зачем нужны распорки и анкеры

Как контролируют безопасность

Можно ли извлечь и использовать шпунт повторно

Как оценивают бывший в употреблении шпунт

Что проверить перед покупкой

От чего зависит итоговая стоимость

Типичные ошибки при работе со шпунтом

Краткий чек-лист для заказчика

Главное о шпунте Ларсена

Помощник посетителя

Пополнили содержимое

Реклама

Партнеры портала
