Что такое вибрационные приллеры и как они устроены

Что такое вибрационные приллеры и как они устроены

Вибрационный приллер — это устройство, которое превращает расплав минерального удобрения в однородные гранулы округлой формы. Оборудование устанавливают в верхней части грануляционной башни, где оно разбивает поток расплава на равномерные капли под действием вибрации. Ниже разобрано, как работает вибрационный приллер, из каких узлов он состоит, какие типы существуют и чем это устройство отличается от похожего по названию оборудования.

Принцип работы вибрационного приллера

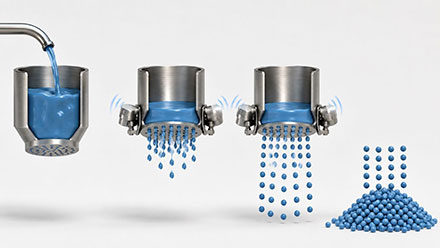

Расплав карбамида или аммиачной селитры подается насосом в корзину приллера. Корзина имеет множество мелких отверстий определенного диаметра. Через них расплав вытекает тонкими струями. На эти струи накладывается вибрация заданной частоты, из-за чего каждая струя распадается на капли одинакового размера.

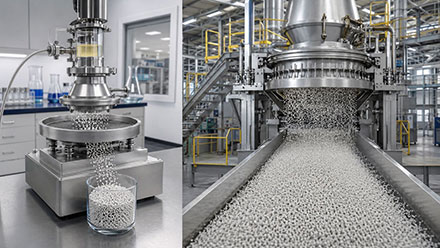

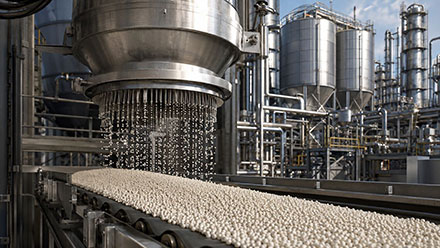

Дальше капли попадают в свободное падение внутри башни. Навстречу им поднимается поток охлаждающего воздуха. За время падения капли успевают затвердеть и превратиться в твердые сферические гранулы — приллы. Такой принцип действия обеспечивает высокую производительность процесса без дробления и сушки готового продукта.

Как вибрация формирует капли расплава

Ключевую роль в процессе играет вибратор. Он создает механические колебания заданной частоты и амплитуды, которые передаются на корзину или на сам поток расплава. Частота вибрации обычно находится в диапазоне от 200 до 1200 Гц, амплитуда колебаний — от 50 до 150 мкм. Именно эти данные определяют размер будущих гранул.

Раньше применялись пневматические и электромеханические вибраторы. Сегодня чаще используют магнитострикционные вибраторы — они позволяют точно регулировать частоту и амплитуду в широком диапазоне. Это повышает качество готового продукта и упрощает настройку оборудования под конкретный вид сырья.

Роль корзины в конструкции приллера

Форма и размер отверстий корзины напрямую влияют на гранулометрический состав продукции. Отверстия располагают под разными углами, чтобы капли равномерно распределялись по всему сечению башни. Материал корзины подбирают с учетом агрессивной химической среды — обычно это нержавеющая сталь, устойчивая к высоким температурам расплава.

Устройство вибрационного приллера

Вибрационный приллер как устройство состоит из нескольких обязательных узлов. Каждый из них выполняет свою задачу и влияет на итоговое качество гранул.

Корзина — диспергирующий элемент со сферической, тороидальной или конусной формой.

Вибратор (вибропреобразователь) — источник механических колебаний заданной частоты.

Система управления (АСУ) — регулирует сигнал для вибратора в зависимости от расхода расплава.

Привод — обеспечивает вращение корзины во вращающихся типах приллеров.

Опорная рама и узел подачи расплава.

Такое устройство позволяет оборудованию работать стабильно даже при колебаниях подачи сырья. Система управления автоматически корректирует частоту вибрации, поэтому качество гранул остается одинаковым в течение всей смены. Это позволяет компании-производителю гарантировать стабильную работу линии на весь срок эксплуатации.
Важно! Мощность привода и характеристики вибратора подбираются под конкретные условия производства — диаметр башни, вид расплава и требуемую производительность линии.

Виды вибрационных приллеров

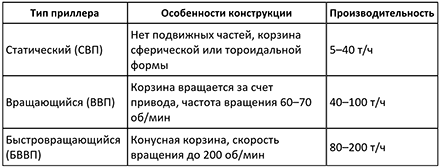

Все вибрационные приллеры делятся на три основных типа в зависимости от наличия вращения и производительности. Выбор типа зависит от диаметра башни, требуемого объема продукции и вида удобрения.

Статические модели чаще ставят при модернизации старых башен, где раньше работали акустические грануляторы. Вращающиеся и быстровращающиеся типы применяют на крупных производствах, где важна высокая производительность оборудования.

Где применяют вибрационные приллеры

Основная область применения — химическая промышленность и производство минеральных удобрений. Вибрационные приллеры используют для гранулирования расплавов следующих продуктов:

1. карбамид;
2. аммиачная селитра;
3. комплексные NPK-удобрения с различными добавками.

Оборудование востребовано как при строительстве новых грануляционных башен, так и при модернизации действующих линий. Замена устаревших акустических систем на вибрационные приллеры повышает производительность и снижает эксплуатационные затраты компании.

Чем вибрационный приллер отличается от вибропитателя

Название «вибрационный приллер» часто путают с «вибрационным питателем». Это разное оборудование с разными задачами. Вибропитатель предназначен для транспортировки сыпучих и кусковых материалов от бункера к дробилке или конвейеру. Он работает с твердым сырьем — рудой, углем, щебнем.

Вибрационный приллер работает не с сыпучим материалом, а с жидким расплавом. Его задача — не переместить груз, а сформировать из потока расплава равномерные капли заданного размера. Поэтому конструкция и принцип действия у этих двух видов оборудования принципиально разные, несмотря на схожее название.

Преимущества вибрационного приллирования

Технология вибрационного приллирования имеет ряд преимуществ по сравнению с барабанными грануляторами и акустическими системами прошлого поколения.

Монодисперсность — гранулы получаются практически одинакового размера.

Минимальное пылеобразование благодаря плавному распаду струи расплава.

Низкие эксплуатационные затраты и простое обслуживание.

Долгий срок службы основных частей — более 10 лет при соблюдении условий эксплуатации.

Возможность менять фракционный состав продукта без замены корзины, только через настройку системы управления.

Благодаря этим свойствам вибрационные приллеры остаются одним из самых востребованных решений для башенного гранулирования удобрений в России и странах СНГ.

Часто задаваемые вопросы

Чем статический приллер отличается от вращающегося?
Статический тип не имеет подвижных частей и подходит для производительности до 40 т/ч. Вращающийся тип за счет привода корзины обеспечивает более высокую производительность — до 100 т/ч и выше.

Какие удобрения подходят для вибрационного приллирования?
Технология применима к расплавам карбамида, аммиачной селитры и комплексных удобрений с разными добавками.

Какой срок службы у вибрационного приллера?
При соблюдении условий эксплуатации основные части оборудования служат более 10 лет благодаря подбору качественных материалов и обработке рабочих поверхностей.

Можно ли изготовить корзину под существующий приллер?
Да, корзины производят под конкретные требования заказчика — с учетом диаметра башни, вида расплава и нужного гранулометрического состава продукции.

Источник: ООО «РТГ»
